하이템프코리아
Tel : 02-2663-1203 Fax : 02-2663-1204
서울 강서구 공항대로 190 푸리마 타워 617호
www.hightempkorea.com hightempkorea@gmail.com
실리카/Silica 접착제/코팅제
Air-Setting Adhesives
- 물의 증발을 통한 경화방식
- 박막 접착 또는 씰링 / 코팅에 적합
- 최소 두께 : 통상 1.27mm, 0.05mm 가능
- 최대 두께 : 1/8인치(3.17mm)
Chemical-Setting Adhesives
- 접착 또는 포팅 / 씰링 / 캐스팅에 적합
- 좁고 사방이 막힌 공간에서도 화학작용으로 경화가능
품번을 클릭하면 제품의 상세정보로 이동합니다.
| Air-Setting Adhesives | |||||||
| 품번 | Filler | Binder | 최대 사용온도 |
열팽창 계수 10-6/℉ |
Tensile strength |
용도 | 특징 |
| INSA-LUTETM ADHESIVE CEMENT NO. 1 |
Silica | Sodium Silicate |
982°C | 6.20 | 28 kg/cm2 | - 접착 - 씰링 - 캡슐링 |
- 우수한 기계적 접착강도 - 열전도성 및 열충격에 강함 - 오일, 솔벤트 및 대부분의 산성 물질에 저항 - 전기절연 / 무취 - 페이스트 타입 또는 파우더 형태로 제공 |
| ELECTRIC HEATER CEMENT NO. 6 |
Silica Mullite |
Sodium Silicate |
1371°C | 6.50 | 20 kg/cm2 | - 접착 - 코팅 - 몰딩 |
- 우수한 내마모성 - 거의 모든 표면에 적용가능 - 열전도성 및 열충격에 강함 - 전기절연 - 석유, 전기, 대부분의 솔벤트 및 산(불화 수소 제외)에 저항 - 무취 |
| INSA-LUTE HI TEMP CEMENT NO. 7 |
Silica / Clay |
Sodium Silicate |
1371°C | 6.00 | 28.1 kg/cm2 | - 접착 - 코팅 - 몰딩 |
- 우수한 기계적 접착강도 - 전기절연 - 오일, 솔벤트 및 대부분의 산성 물질에 저항 - 열전도성 및 열충격에 강함 - 무취 |
| Chemical-Set | |||||||
| PLASTIC PORCELAIN NO. 30 |
Silica | Magnesium Oxysulfate |
482°C | 5.00 | 14 kg/cm2 | - 접착 - 씰링 - 포팅 |
- 도관 밀봉(explosion-proof ) - 전기절연 - 열전도성 및 열충격에 강함 - -73°C~482°C에서 안정적임 - 물, 기름 산 및 솔벤트 저항 - 비 수축 |
| ELECTRICAL CEMENT NO. DW-30 |
Silica | Magnesium Oxysulfate |
482°C | 4.70 | 21 kg/cm2 | - 접착 - 씰링 - 포팅 |
- 방폭장치 적용(explosion proof fittings) - 좁고 사방이 막힌 공간에서도 화학작용으로 경화가능 - 전기 절연. - 내화물. - 열 전도성 및 내열 충격성 - 물과 대부분의 솔벤트에 저항 - 도자기와 같은 강인한 경도 - 무취, 비 수축 |
| CEMENT NO. 31 | Silica | Sodium Silicate |
954°C | 6.20 | 28 kg/cm2 | - 접착 - 씰링 - 포팅 - 몰딩 |
- 내화성 및 내 가스성(gas-proof) - 오일, 전기 및 대부분의 솔벤트에 저항 - 열전도성 및 열충격에 강함 - 모든 산에 저항(불화 수소 제외) |
| SEALING CEMENT NO. 33S |
Silica / Clay |
Sodium Silicate |
827°C | 7.80 | Flexural strength 17 kg/cm2 |
- 본딩 - 씰링 - 포팅 - 캐스팅 |
- 금속, 세라믹, 유리 및 기타 표면에 접착가능 - 좁고 사방이 막힌 공간에서도 화학작용으로 경화가능 - 전기절연 - 열전도성 및 열충격에 강함 - 오일, 솔벤트 및 대부분의 산에 저항(불화 수소 제외) - 금형코팅 |
INSA-LUTETM ADHESIVE CEMENT NO. 1
고온 실리카 세라믹 접착제
접착 시멘트 NO. 1은 자동차, 가전 및 조립산업 전반에 걸쳐 접착, 절연 및 캡슐링에 널리 사용됩니다.
열전도성 및 전기 절연성 시멘트 페이스트로 금속, 세라믹 및 유리와 잘 접착됩니다. 경화 후 시멘트는 내구성이 있는 세라믹과 유사하며 내열성을 가집니다.
또한 씰링 왁스, 볼트, 너트, 스크류 및 운모(Mica)를 대체합니다.
페이스트( No. 1 Paste) 타입과 파우더 타입(No. P-1)으로 선택하여 사용 가능합니다. 파우더 타입은 적절한 비율로 물과 혼합하면 No. 1 Paste와 동일한 특성을 갖습니다.
공기에 노출되기 전 무한 가사 기간을 가지며 이 기능은 No. P-1을 디스펜서 장비를 사용하는 자동화된 어플리케이션에 이상적으로 사용됩니다.
무기 성분으로 매우 안정적이며 가스를 배출하거나 피부 자극을 일으키지 않습니다.
특징
- 전기절연
- 열전도성 및 열충격에 강함
- 오일, 솔벤트 및 대부분의 산성 물질에 저항
- 무취
- 우수한 기계적 접착강도
- 요청 시 1액형 타입으로 공급 가능
응용분야
- 본딩 및 씰링.
- 전자제품 조립 및 절연
- 운모(Mica) 대체
| PHYSICAL PROPERTIES | |
|---|---|
| Filler | Silica |
| Binder | Sodium Silicate |
| Coefficient of thermal expansion | 6.2 x 10-6/℉ (11.1 x 10-6/℃) |
| Color | Off white |
| Compressive strength @ 7 days | 3,900 psi (274 kg/cm2) |
| Dielectric constant | 3.5 - 6.0 |
| Dielectric strength | |
| @ 70℉ (21℃) | 12.5 to 51.0 Volts/mil (490 to 2,000 Volts/mm) |
| @ 750℉ (399℃) | < 15.0 Volts/mil (588 Volts/mm) |
| @ 1,475℉ (801℃) | < 1.3 Volts/mil (51 Volts/mm) |
| Maximum service temperature | 1,800℉ (982℃) |
| Modulus of rupture | 460 psi (32 kg/cm2) |
| Shear strength | 710 psi (49 kg/cm2) |
| Tensile strength | 410 psi (28 kg/cm2) |
| Volume resistivity | |
| @ 70℉ (21℃) | 108-109 ohm-cm |
| @ 700℉ (371℃) | 104-105 ohm-cm |
| @ 1,475℉ (801℃) | 102-103 ohm-cm |
사용방법
1. 도포할 표면에 기름기와 먼지를 제거합니다.
2. 사용 전 분말 성분이 적절히 분산되기 위해 철저히 재 혼합합니다.
3. 배합비율 : 파우더(75~80%) : 물(20~25%), 측정된 양의 물과 파우더를 용기에 넣고 부드럽고 일정한 점도가 될때까지 믹싱 합니다.
믹싱 중 물을 첨가하거나 물의 양이 비율을 초과하면 기계적 강도가 낮아지고 수축을 증가시키는 요인이 됩니다.
4. 시멘트가 고착되기 시작하면 경화가 시작되었으므로 재사용 불가합니다.
5. 도포시 얇은 두께로 사용하여야 합니다.1/4인치(6.35mm) 이상의 두께로 도포하지 마십시오. 필요한 경우 여러 번 코팅하여 두께를 올릴수 있습니다.
반드시각 도장이 완전히 마른 후 추가 도장을 해야 합니다.
경화방법
상온에서 24시간
두께나 환경에 따라 다르나 일반적으로 25°C에서 18~24시간 내에 경화됩니다.
빠른 경화를 원하시면 80~85°C에서 경화 속도를 가속 시킬 수 있습니다. (경화 중 수증기에 노출 금지)
유통기한
상온 1년
ELECTRIC HEATER CEMENT NO. 6
전기절연성이 우수한 세라믹 접착제
No.6 는 내화물 코팅, 라이닝로, 전기 히팅엘리먼트, 저항기 코팅 및 절연에 사용되는 다용도 고온 시멘트 입니다.
분말 형태로 공급되며 물고 혼합하여 사용합니다.
특징
- 전기절연
- 석유, 전기, 대부분의 솔벤트 및 산(불화 수소 제외)에 저항
- 열전도성 및 열충격에 강함
- 우수한 내마모성
- 거의 모든 표면에 적용가능
- 무취
응용분야
- 본딩, 씰링, 인슐레이팅
- 내화물 코팅
- 라이닝로
- 전기 히팅엘리먼트
- 저항기
| PHYSICAL PROPERTIES | |
|---|---|
| Filler | Silica / Mullite |
| Binder | Sodium Silicate |
| Color | Tan to Gray |
| Compressive strength | 2,700 psi (189 kg/cm2) |
| Dielectric constant | 5.0 - 7.0 |
| Dielectric strength | |
| @ 70℉ (21℃) | 12 to 51.0 Volts/mil (490 to 2,000 Volts/mm) |
| @ 750℉ (399℃) | < 15.0 Volts/mil (59 Volts/mm) |
| @ 1,475℉ (802℃) | < 3.8 Volts/mil (149 Volts/mm) |
| Maximum service temperature | 2500℉ (1371℃) |
| Flexural strength | 320 psi (22 kg/cm2) |
| Tensile strength | 285 psi (20 kg/cm2) |
| Volume resistivity | |
| @ 70℉ (21℃) | 107-108 ohm-cm |
| @ 750℉ (399℃) | 104-105 ohm-cm |
| @ 1,475℉ (802℃) | 102-103 ohm-cm |
사용방법
1. 도포할 표면에 기름기와 먼지를 제거합니다.
2. 사용 전 분말 성분이 적절히 분산되기 위해 철저히 재 혼합합니다.
3. 배합비율 : 파우더(75~80%) : 액상(20%~25%), 측정된 양의 하드너를 먼저 용기에 넣고 비율에 맞게 파우더를 점차적으로 첨가합니다.
부드럽고 일정한 점도가 될때까지 믹싱 합니다.
믹싱 중 액상을 첨가하거나 액상의 양이 비율을 초과하면 기계적 강도가 낮아지고 수축을 증가시키는 요인이 됩니다.
4. 시멘트가 고착되기 시작하면 경화가 시작되었으므로 재사용 불가합니다.
5. 도포시 얇은 두께로 사용하여야 합니다.1/4인치(6.35mm) 이상의 두께로 도포하지 마십시오. 필요한 경우 여러 번 코팅하여 두께를 올릴수 있습니다.
반드시 각 도장이 완전히 마른 후 추가 도장을 해야 합니다.
경화방법
상온에서 24시간
두께나 환경에 따라 다르나 일반적으로 25°C에서 18~24시간 내에 경화됩니다.
빠른 경화를 원하시면 80~85°C에서 경화 속도를 가속 시킬 수 있습니다. (경화 중 수증기에 노출 금지)
유통기한
상온 1년
INSA-LUTE HI TEMP CEMENT NO. 7
금속/세라믹/유리접착용 세라믹 접착제
No.7 은 선도적인 전기/전자 제조엡체 에서 사용하는 규산 나트륨(Sodium silicate) 접착 시멘트 입니다.
열과 전기에 뛰어난 특성을 제공하며 금속, 세라믹, 유리에 접착력이 우수합니다.
대표적 응용분야는 계측 어셈블리, 저항 와이어 코팅 및 내장, 고온 절연 입니다.
공기에 노출되기전 무한 가사시간으로 디스펜서 장비에 이상적이고 안정적이며 Outgas 가 없습니다.
특징
- 우수한 기계적 접착강도
- 전기절연
- 오일, 솔벤트 및 대부분의 산성 물질에 저항
- 열전도성 및 열충격에 강함
- 무취
- 페이스트 타입
응용분야
- 본딩, 씰링, 인슐레이팅
- 계측 어셈블리
- 저항 와이어 코팅
| PHYSICAL PROPERTIES | |
|---|---|
| Filler | Silica / Clay |
| Binder | Sodium Silicate |
| Color | Tan to Gray |
| Compressive strength | 2,700 psi (189 kg/cm2) |
| Dielectric constant | 5.0 - 7.0 |
| Dielectric strength | |
| @ 70℉ (21℃) | 12 to 51.0 Volts/mil (490 to 2,000 Volts/mm) |
| @ 750℉ (399℃) | < 15.0 Volts/mil (59 Volts/mm) |
| @ 1,475℉ (802℃) | < 3.8 Volts/mil (149 Volts/mm) |
| Maximum service temperature | 2500℉ (1371℃) |
| Flexural strength | 320 psi (22 kg/cm2) |
| Tensile strength | 285 psi (20 kg/cm2) |
| Volume resistivity | |
| @ 70℉ (21℃) | 107-108 ohm-cm |
| @ 750℉ (399℃) | 104-105 ohm-cm |
| @ 1,475℉ (802℃) | 102-103 ohm-cm |
사용방법
1. 도포할 표면에 기름기와 먼지를 제거합니다.
2. 1액형 타입으로 사용 전 페이스트 성분이 적절히 분산되기 위해 철저히 재 혼합 후 부드럽고 일정한 점도가 될때까지 믹싱 합니다.
믹싱 중 물을 첨가하면 기계적 강도가 낮아지고 수축을 증가시키는 요인이 됩니다.
3. 시멘트가 고착되기 시작하면 경화가 시작되었으므로 재사용 불가합니다.
4. 도포시 얇은 두께로 사용하여야 합니다.1/4인치(6.35mm) 이상의 두께로 도포하지 마십시오. 필요한 경우 여러 번 코팅하여 두께를 올릴수 있습니다.
반드시 각 도장이 완전히 마른 후 추가 도장을 해야 합니다.
경화방법
상온에서 24시간
두께나 환경에 따라 다르나 일반적으로 25°C에서 18~24시간 내에 경화됩니다.
빠른 경화를 원하시면 80~85°C에서 경화 속도를 가속 시킬 수 있습니다. (경화 중 수증기에 노출 금지)
유통기한
상온 6개월
PLASTIC PORCELAIN NO. DW-30
전기절연성 내열 세라믹 접착제
마그네슘 옥사이드의 바인더는 경화중 팽창률을 낮게 하고 경화후 세라믹 경도로 경화 합니다.
482℃까지 치수 안정성을 가지며 고온에서 저항 와이어를 부식시키지 않으므로 히틸엘리먼트와 저항기를 내장하는데 이상적입니다.안정적인 특성으로 방폭장치에 적용가능 합니다.
다른 권장용도로는 플라스틱, 세라믹, 목재 또는 금속 손잡이에 블레이드를 접착하고, 셋스크류를 씰링합니다.
특징
- 방폭장치 적용(explosion proof fittings)
- 좁고 사방이 막힌 공간에서도 화학작용으로 경화가능
- 전기 절연.
- 내화물.
- 열 전도성 및 내열 충격성
- 물과 대부분의 솔벤트에 저항
- 도자기와 같은 강인한 경도
- 무취, 비 수축
응용분야
- 본딩, 씰링
- 포팅 및 충진
- 리드와이어 절연
- 도관 씰링
| PHYSICAL PROPERTIES | |
|---|---|
| Filler | Silica |
| Binder | Magnesium Oxysulfate |
| Coefficient of thermal expansion | 4.7 x 10-6/℉ (8.46 x 10-6/℃) |
| Color | Tan |
| Compressive strength @ 7 days | 4,500 psi (316 kg/cm2) |
| Density | 120 pcf (2 gm/cm3) |
| Maximum service temperature | 900℉ (482℃) |
| Mixing ratio (Powder:water, by weight) | 5:1 |
| Tensile strength | 300 psi (21 kg/cm2) |
| Thermal conductivity | 5.8 |
| Volume Resistivity | 108-1010 |
사용방법
1. 도포할 표면에 기름기와 먼지를 제거합니다.
2. 사용 전 분말 성분이 적절히 분산되기 위해 철저히 재 혼합합니다.
3. 배합비율 : 파우더(5) : 물(1)
측정된 양의 따뜻한 물(약 37°C)을 먼저 용기에 넣고 파우더를 비율에 맞게 점진적으로 추가 합니다. 부드럽고 일정한 점도가 될때까지 믹싱 합니다.
믹싱 중 물을 첨가하거나 물의 양이 비율을 초과하면 기계적 강도가 낮아지고 수축을 증가시키는 요인이 됩니다.
4. 시멘트가 고착되기 시작하면 경화가 시작되었으므로 재사용 불가합니다.
경화방법
내부 화학 작용으로 상온 18~24간 동안 경화됩니다.
빠른 경화를 원하시면 80~85°C에서 경화 속도를 가속 시킬 수 있습니다. (경화 중 수증기에 노출 금지)
가사시간
상온 약 30분
유통기한
상온 1년

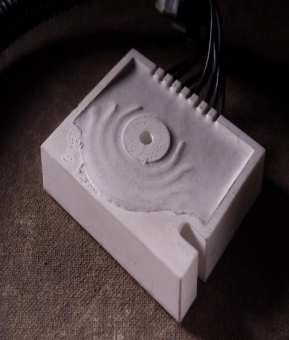

CEMENT NO. 31
고온 다목적 세라믹 접착제/씰링제
세라믹, 도자기, 금속 및 유리 본딩, 씰링, 인슐레이션을 비롯하여 다양한 산업 분야에 널리 사용되는 접착 및 씰링용 시멘트 입니다.
오일과 그리스가 묻어 있지 않은 모든 깨끗한 표면에 접착 가능 합니다.
특징
- 내화성 및 내 가스성(gas-proof)
- 오일, 전기 및 대부분의 솔벤트에 저항
- 열전도성 및 열충격에 강함
- 모든 산에 저항(불화 수소 제외)
응용분야
- 본딩, 씰링
- 포팅 및 충진
- 몰딩
| PHYSICAL PROPERTIES | |
|---|---|
| Filler | Silica |
| Binder | Sodium Silicate |
| Absorption | 13.8% |
| Bond strength | 200 psi (14 kg.cm2) |
| Coefficient of thermal expansion | 6.2 x 10-6 in/in/℉ |
| (1.12 x 10-5 cm/cm/℃) | |
| Color | Off white |
| Compressive strength | 2200 psi (154 kg/cm2) |
| Density | 121 pcf (1.94 gm/cm3) |
| Dielectric constant | 5.0 - 7.0 |
| Dielectric strength | |
| at 70℉ (21℃) | 12.5 to 38.0 Volts/mil (490 to 1490 Volts/mm) |
| at 750℉ (399℃) | 12.5 to 38.0 Volts/mil (490 to 1490 Volts/mm) |
| at 1475℉ (801℃) | <2.0 Volts/mil (78 Volts/mm) |
| Flexural strength | 455 psi (31 kg/cm2) |
| Linear shrinkage | 0.004 in/in (0.004 cm/cm) |
| Maximum service temperature | 1750℉ (954℃) |
| Shear strength | 430 psi (30 kg/cm2) |
| Tensile strength | 400 psi (28 kg/cm2) |
| Volume resistivity | |
| at 70℉ (21℃) | 109 - 1011 ohm-cm |
| at 750℉ (399℃) | 107 - 108 ohm-cm |
| at 1475℉ (801℃) | 102 - 103 ohm-cm |
사용방법
1. 도포할 표면에 기름기와 먼지를 제거합니다.
2. 사용 전 분말 성분이 적절히 분산되기 위해 철저히 재 혼합합니다.
3. 배합비율 : 파우더(2) : 액상(1)
측정된 양의 액상을 먼저 용기에 넣고 파우더를 비율에 맞게 점진적으로 추가 합니다. 부드럽고 일정한 점도가 될때까지 믹싱 합니다.
믹싱 중 액상을 첨가하거나 액상의 양이 비율을 초과하면 기계적 강도가 낮아지고 수축을 증가시키는 요인이 됩니다.
4. 시멘트가 고착되기 시작하면 경화가 시작되었으므로 재사용 불가합니다.
경화방법
내부 화학 작용으로 상온 18~24간 동안 경화됩니다.
빠른 경화를 원하시면 80~85°C에서 경화 속도를 가속 시킬 수 있습니다. (경화 중 수증기에 노출 금지)
가사시간
상온 약 30분
유통기한
상온 1년
SEALING CEMENT NO. 33S
고온 세라믹 씰링제
화학적으로 경화되는 Silicate 베이스의 시멘트로 전기 장비와 관련된 조립/밀봉 용도로 사용됩니다.
특별한 형태와 패턴을 생산하는데 사용되는 몰드 및 폼 코팅에 이상적이며 분말형태로 물과 혼합하여 사용합니다.
특징
- 금속, 세라믹, 유리 및 기타 표면에 접착가능
- 좁고 사방이 막힌 공간에서도 화학작용으로 경화가능
- 전기절연
- 열전도성 및 열충격에 강함
- 오일, 솔벤트 및 대부분의 산에 저항(불화 수소 제외)
- 금형코팅
응용분야
- 본딩
- 캐스팅, 인슐레이팅
- 포팅 및 씰링
| PHYSICAL PROPERTIES | |
|---|---|
| Filler | Silica / Clay |
| Binder | Sodium Silicate |
| Coefficient of thermal expansion | 9.48 x 10-6/℉ (17.06 x 10-6/℃) |
| Color | White |
| Compressive strength @ 7 days | 1,460 psi (102 kg/cm2) |
| Flexural strength@ 2 days | 250 psi (17 kg/cm2) |
| Maximum service temperature | 1600℉ (827℃) |
| Modulus of rupture @ 7 days | 431 psi (30 kg/cm2) |
사용방법
1. 도포할 표면에 기름기와 먼지를 제거합니다.
2. 사용 전 분말 성분이 적절히 분산되기 위해 철저히 재 혼합합니다.
3. 배합비율 : 파우더(75~80%) : 물(20~25%)
측정된 양의 물을 먼저 용기에 넣고 파우더를 비율에 맞게 점진적으로 추가 합니다. 부드럽고 일정한 점도가 될때까지 믹싱 합니다.
믹싱 중 액상을 첨가하거나 액상의 양이 비율을 초과하면 기계적 강도가 낮아지고 수축을 증가시키는 요인이 됩니다.
4. 시멘트가 고착되기 시작하면 경화가 시작되었으므로 재사용 불가합니다.
경화방법
내부 화학 작용으로 상온 18~24간 동안 경화됩니다.
빠른 경화를 원하시면 80~85°C에서 경화 속도를 가속 시킬 수 있습니다. (경화 중 수증기에 노출 금지)
가사시간
상온 약 30분
유통기한
상온 1년
