BoronNitride(질화붕소)는 고급 합성 세라믹 소재로써 높은 열용량과 탁월한 열 전도성, 손쉬운 기계 가공성, 윤활성, 낮은 유전 상수 및 뛰어난 유정 강도에 이르기까지 유니크한 특성을 제공 합니다.

고체 형태의 BN 은 흑연과 유사한 미세 구조를 갖고 있기 때문에 종종 “백색 흑연”으로 표현되지만, 흑연과 달리 질화붕소는 산화 온도가 더 높고 우수한 전기 절연체 입니다. 높은 열전도율과 우수한 열충격 저항성을 제공하며 거의 모든 형상을 완벽히 가공할 수 있습니다. 가공 후에는 별도의 열처리나 소성 작업 없이 바로 사용할 수 있습니다.
고체 형태를 만들기 위해 hBN 분말과 바인더는 최대 2000psi의 압력과 최대 2000°C의 온도에서 최대 490mm x 490mm x 410mm 크기의 빌렛으로 핫 프레싱되며 이 공정을 통해 밀도가 높고 가공이 용이하며 바로 사용할 수 있는 재료가 형성됩니다. 이는 기계가공을 할수 있는 맞춤형 형태로 제공되며 고유한 특성과 물리적 특성을 갖고 있어 광범위한 산업 응용 분야에서 어려운 문제를 해결하는 데 유용합니다.

특징
- 우수한 열충격 저항
- 높은 전기 저항률(ZSBN 제외)
- 높은 열전도율
- 이방성(압착 방향에 따라 평면에 따라 열 전도율이 다름)
- 부식 방지
- 화학적 불활성이 우수함(Good chemical inertness)
- 고온 소재
- 비습윤(Non-wetting)
- 높은 절연 파괴 강도, >40 KV/mm
- 낮은 유전 상수, k=4
- 우수한 가공성

응용분야
- 금속 연속 주조용 브레이크 링
- 연속 캐스팅(Continuous casting)
- 고순도 용융 금속 및 유리용 도가니 및 용기
- 데크 플레이트
- 열처리 설비
- 고온 윤활
- 고온 밸브
- 고온 및 고전압 전기 절연체
- 유도 가열 코일 지지대
- 레이저 노즐
- 금형/이형제
- 모텔 금속 및 유리 주조
(Motel metals and glass casting)
- 이송 또는 분무용 노즐
(Nozzles for transfer or atomization)
- 핵 차폐
- 레이더 구성요소 및 안테나 창
- 내화물 응용
- 스페이서
- 전기 저항이 필요한 진공로 지지대
- 고온로용 세터 플레이트
- 고온 및 고전압용 전기 절연체
- 진공 피드스루(Vacuum feedthroughs)
- 플라즈마 챔버 라이닝 및 부속품
- 비철금속 및 합금용 노즐
- 열전대 보호 튜브 및 외장
- 레이저 지원

* Grade 별 데이터시트를 다운 받으시려면 품번을 클릭 바랍니다.

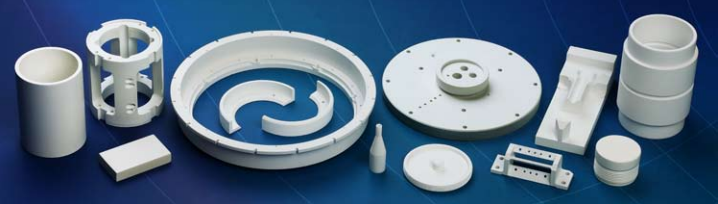

* 봉재, 판재, 각재 및 주문제작 형태로 공급됩니다. 주문제작의 경우 도면과 함께 견적요청 바랍니다.

Mechanical Properties
	Unit	Grade A	Grade AX05	Grade HP	Grade M26	Grade ZSBN	PCBN 1000	PCBN 2000	PCBN 3000	PCBN 4000	PCBN 5000
Density	g/cm3	2	1.9	2	2.1	2.9	1.9	2.1	1.9	1.85-2.05	2
Compressive Strength	Mpa	143(평행) 186(수직)	25(평행)	96(평행)	-	219(평행) 254(수직)	40(평행) 40(수직)	312(평행) 312(수직)	24(평행)	95(평행)	-
Flexural Strength @ 25°C	Mpa	94(평행) 65(수직)	22(평행) 21(수직)	59(평행) 45(수직)	62(평행) 34(수직)	144(평행) 107(수직)	14(평행) 30(수직)	50	20(평행) 20(수직)	50(평행) 50(수직)	50(평행) /50(수직)
Thermal Properties
	Unit	Grade A	Grade AX05	Grade HP	Grade M26	Grade ZSBN	PCBN 1000	PCBN 2000	PCBN 3000	PCBN 4000	PCBN 5000
Thermal Conductivity	W/mK	30(평행) 34(수직)	78(평행) 130(수직)	11(평행 /29(수직)	27(평행) 29(수직)	24(평행) 34(수직)	21(평행) 21(수직)	-	73(평행) 128(수직)	27(평행) 29(수직)	11(평행) 26(수직)
Max Temp (Oxidizing)	°C	850	850	1000+	850	850	850	850	850	850	1000
Max Temp (Inert)	°C	1200	2000	1000+	1150	1600	2000	1000	2000	1200	1000
CTE 25°C ➞ 400°C	10-6/K	3.0(평행) 3.0(수직)	-2.3(평행) -0.7(수직)	3.0(평행) 0.4(수직)	0.6(평행) 0.4(수직)	4.1(평행) 3.4(수직)	-	-	-2.3(평행) -0.7(수직)	0.6(평행) 0.4(수직)	3.0(평행) 0.4(수직)
CTE 400°C ➞ 800°C	10-6/K	2.0(평행) 1.4(수직)	-2.5(평행) 1.1(수직)	2.5(평행) 0.1(수직)	1.1(평행) 0.8(수직)	5.6(평행) 4.3(수직)	-	-	-2.5(평행) 1.1(수직)	1.1(평행) 0.8(수직)	5.6(평행) 4.3(수직)
CTE 800°C ➞ 1200°C	10-6/K	1.9(평행) 1.8(수직)	1.6(평행) 0.4(수직)	3.0(평행) 0.1(수직)	1.5(평행) 0.9(수직)	7.2(평행) 5.2(수직)	-	-	1.6(평행) 0.4(수직)	1.5(평행) 0.9(수직)	7.2(평행) 5.2(수직)
CTE 1200°C ➞ 1600°C	10-6/K	5.0(평행) 4.8(수직)	0.9(평행) 0.3(수직)	-	2.8(평행) 2.7(수직)	4.6(평행) 3.4(수직)	-	-	0.9(평행) 0.3(수직)	2.8(평행) 2.7(수직)	4.6(평행) 3.4(수직)
CTE 1600°C ➞ 1900°C	10-6/K	7.2(평행) 6.1(수직)	0.5(평행) 0.9(수직)	-	-	-	-	-	0.5(평행) 0.9(수직)	-	-
Electrical Properties
	Unit	Grade A	Grade AX05	Grade HP	Grade M26	Grade ZSBN	PCBN 1000	PCBN 2000	PCBN 3000	PCBN 4000	PCBN 5000
Dielectric Strength	kV/mm	88	79	10	66	3.5	40	-	40	40	40
Dielectric Constant	1 MHz	4.6(평행) 4.2(수직)	4.0(평행) 4.0(수직)	4.3(평행) 4.0(수직)	4.5(평행) 3.8(수직)	18(평행) 19(수직)	-	-	4.0(평행) 4.0(수직)	4.3(평행) 4.0(수직)	4.5(평행) 3.8(수직)
Dissipation Factor	1 MHz	1.2^-3(평행) 3.4^-3(수직)	1.2^-3(평행) 3.0^-3(수직)	1.5^-3(평행) 2.1^-3(수직)	1.7^-3(평행) 6.7^-3(수직)	4.5^-2(평행) 6.7^-2(수직)	-	-	1.2^-3(평행) 3.0^-4(수직)	1.5^-3(평행) 2.1^-3(수직)	1.7^-3(평행) 6.7^-3(수직)
Volume Resistivity @25°C	ohm-cm	10¹³(평행) 10¹⁴(수직)	10¹³(평행) 10¹⁴(수직)	10¹³(평행) 10¹³(수직)	10¹³(평행) 10¹⁴(수직)	10¹³(평행) 10¹²(수직)	10¹⁴	-	10¹³(평행) 10¹⁴(수직)	10¹³(평행) 10¹³(수직)	10¹³(평행) 10¹⁴(수직)

* 제시된 값은 테스트 샘플에서 얻은 값의 평균이며 일반적인 값입니다. 이는 세라믹 부품 설계 시 지침으로만 제공되며 어떤 방식으로든 보장되지 않습니다. 실제 값은 예상되는 구성 요소의 모양과 크기에 따라 달라질 수 있습니다.

PCBN1000

PCBN1000은 가장 까다로운 응용 분야에서 작동하도록 설계된 핫프레스 질화붕소입니다. 이 고순도 소재는 뛰어난 열충격 특성을 가지면서 낮은 열 팽창을 나타내도록 설계되었습니다.
PCBN1000은 가공이 쉽고, 열 전도율이 뛰어나며, 사용 시 열 순환 특성이 매우 낮고, 용융 금속 및 유리에 대한 내화학성이 우수합니다. 재료의 윤활성은 높은 온도에서도 낮은 마찰 값을 가능하게 합니다. PCBN1000은 뛰어난 특성과 높은 절연내력, 전기저항률을 지닌 전기절연체이기도 합니다.
PCBN1000의 특성은 바인더 없이 질화붕소를 사용하는 유일한 대안인 고온 응용 분야에 이상적입니다.
직경 300mm, 길이 300mm까지 제작 가능합니다.

응용분야
- 홀 효과 추진기용 전기 추진 방전 채널
- 고온로용 세터 플레이트
- 용융 유리 및 금속용 도가니
- 고온 및 고전압용 전기 절연체
- 진공 피드스루
- 플라즈마 챔버 라이닝 및 부속품
- 비철금속 및 합금용 노즐
- 열전대 보호 튜브 및 피복
- 레이저 지원

Properties	Unit	PCBN1000
Temperature	°C	Air 850 Inert 2000
Density	g/cm3	>=1.9
CTE, RT to 1000°C (para)	10-6k-1	5.5
CTE, RT to 1000°C (perp)	10-6k-1	1
Flexural Strength (para)	MPa at 25°C	14
Flexural Strength (perp)	MPa at 25°C	30
Dielectric Strength	KV/mm	>40
Thermal Conductivity	W/mk	21
AI	%	0.01
Si	%	0.01
Ca	%	0.04
O	%	1
